| WG10燃气燃烧器
品牌：-weishaupt-（威索）
产地：德国 |
|
| 产品描述 |
| W系列的所有型号燃烧器中的部件均紧密结合在一个小巧的空间内。燃料与空间的调节装置显而易见且易于维护。通过最新的技术为其配置的数字化程序控制器，可以使各项设定的功能及燃料与空气量的配合达到更精确的水平。
该系列燃烧器的功率范围始于12千瓦，最大可达570千瓦。在不同的型号中，功率调整的方式可分为一级或二级、二级滑动或比例调节。所有型号的燃烧器均符合相应的德国工业标准(DIN)及欧洲标准(EN)，且均经样机检测认可。 |
| 型号 |
版本号 |
运行模式 |
阀组尺寸 |

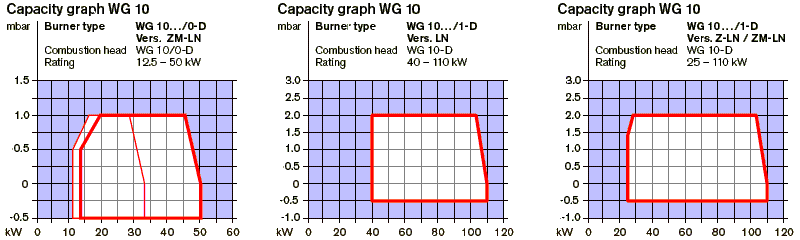

出力范围kW |
产品认证号 |
订货号 |
| WG10燃气燃烧器 |
| 天然气 |
| WG10N/0-D |
ZM-LN |
平滑两段式或比例调节 |
1/2" |
12.5-50 |
CE0085AU353 |
23213614 |
| WG10N/1-D |
LN |
单段火带手动风门调节 |
3/4" |
40-110 |
CE0085BM0481 |
23211024 |
| WG10N/1-D |
Z-LN |
单段火或两段火 |
3/4" |
25-110 |
CE0085BM0481 |
23212324 |
| WG10N/1-D |
ZM-LN |
平滑两段式或比例调节 |
3/4" |
25-110 |
CE0085BM0481 |
23212624 |
| LPG液化气 |
| WG10F/0-D |
ZM-LN |
平滑两段式或比例调节 |
1/2" |
12.5-50 |
CE0085AU353 |
23313614 |
| WG10F/1-D |
LN |
单段火带手动风门调节 |
3/4" |
40-110 |
CE0085BM0481 |
23311024 |
| WG10F/1-D |
Z-LN |
单段火或两段火 |
3/4" |
25-110 |
CE0085BM0481 |
23311324 |
| WG10F/1-D |
ZM-LN |
平滑两段式或比例调节 |
3/4" |
25-110 |
CE0085BM0481 |
23312624 | |
|

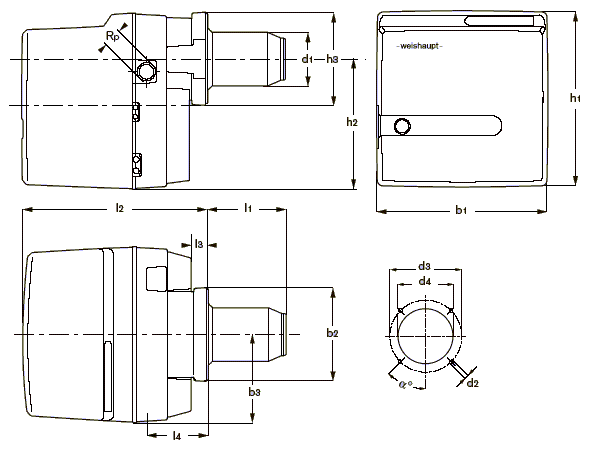

型号 |
I1 |
I2 |
I3 |
I4 |
b1 |
b2 |
b3 |
h1 |
h2 |
h3 |
d1 |
d2 |
d3 |
d4 |
Rp |
a° |
|
WG10 |
140 |
349 |
31,5 |
115 |
330 |
165 |
164 |
353 |
270 |
165 |
108 |
M8 |
150–170 |
110 |
3/4” |
45° |
|
WG20 |
140 |
397 |
32 |
158 |
358 |
182 |
178 |
376 |
284,5 |
182 |
120 |
M8 |
170 |
130 |
1” |
45° |
|
WG30 |
166 |
480 |
62 |
197 |
420 |
226 |
196 |
460 |
342 |
226 |
127 |
M8 |
170–186 |
130 |
1-1/2” |
45° |
|
WG40 |
235 |
577 |
72 |
235 |
450 |
245 |
207 |
480 |
360 |
245 |
154 |
M10 |
186–200 |
160 |
1-1/2” |
45° | |
